Что такое гидробак?!

Мембранный расширительный бак (иначе: гидропневмобак, гидробак, гидроаккумулятор, расширительный бачок, гидрофор, пневмоцистерна) предназначены для применения в системах питьевого и хозяйственного водоснабжения.

Область их применения простирается от расширительных баков для водонагревателей до демпферных (гашение гидроудара, возникающего при включении насосного оборудования) и буферных ёмкостей в повысительных установках (станции 2-го, 3-го подъема и т.п.).

Мембранные расширительные баки работают за счёт азотной подушки. Воздушная и водяная камеры разделены мембраной. Все поверхности, контактирующие с водой, имеют антикоррозионную защиту. Баки, как правило, сертифицированы и соответствуют всем требованиям существующих норм.

Обустройство гидробака

Гидробак следует правильно подобрать и обустроить, только в этом случае он будет работать максимально эффективной и будет удобен в эксплуатации, а система водоснабжения, к которой он подключен будет надежной и сбоеустойчивой. Чтобы гидробак можно было сменить без нарушения работы системы водоснабжения, необходимо предусмотреть комплект запорной араматуры:

перекрывающий кран (задвижку) с надлежащим проходным диаметром и номинальным давлением. Этот кран позволит отсоединить гидробак и демонтировать его без остановки работы насосов (снижения давления в системе или полной остановки системы).

Сливной кран необходим для опорожнения гидробака после его отключения от системы водоснабжения. Дело в том, что после закрытия перекрывающего крана в гидробаке будет сохраняться давление, чтобы его уменьшить потребуется спустить воду, находящуюся в гидробаке, в этом случае потребуется сливной кран. Сливной кран обычно предусматривают малого диаметра (Dn10, Dn15) с надлежащим рабочим давлением.

В верхней части гидробака могут устанавливать реле давления, манометр для контроля давления в гидробаке и в водопроводной системе.

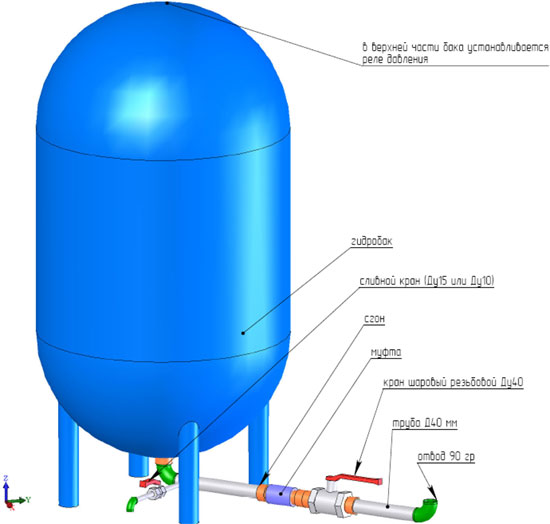

Обустройство гидробака, обвязка гидропневмобака запорной арматурой и сливным краном

Обустройство гидробака, обвязка гидропневмобака запорной арматурой и сливным краном

Рис.1 Принципиальная схема обустройства гидропневмобака
